2022
Apresentamos um pedacinho deste sistema de automação, de alta confiabilidade, projetado para o HOSPITAL 9 DE JULHO.
Dois painéis 34.5kV trabalhando em BACKUP, com alimentação Rede/Gerador.

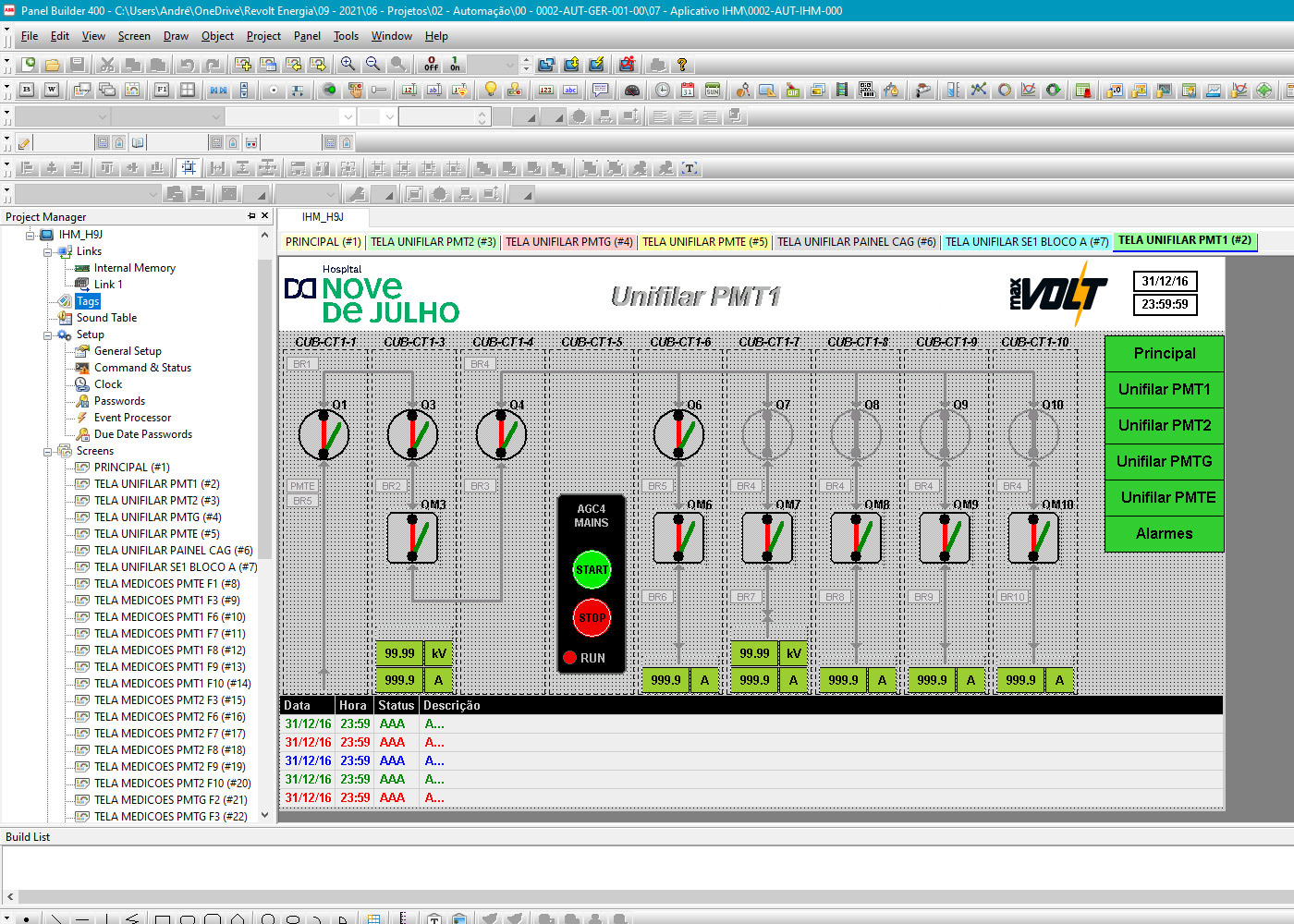

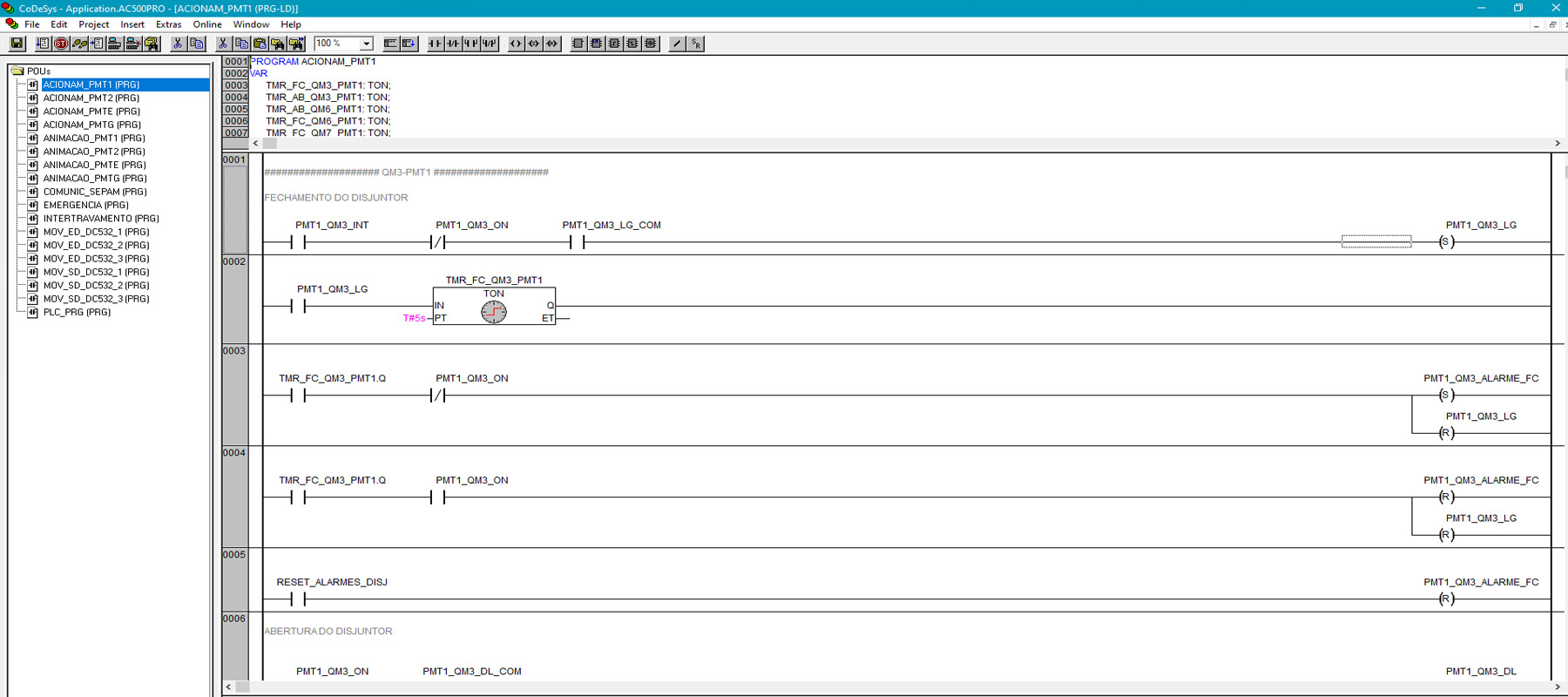

Projetamos um sistema de intertravamento elétrico para atuar em casos onde o operador opera manualmente, impedindo operações não adequadas e desta maneira aumentando a confiabilidade do sistema elétrico. Projetamos e instalamos uma IHM para operação remota dos disjuntores, evitando que o operador realize as manobras diretamente pelos botões dos disjuntores.
Rede de comunicação TCP/IP por fibra óptica interligando a sala de supervisão com três subestações elétricas.
Para a rede de comunicação, optamos por utilizar o protocolo TCP/IP para integrar com o sistema existente. Para aumentar a velocidade e evitar interferências eletromagnéticas, utilizamos cabos de fibra óptica para interligar a sala de supervisão às subestações.
